    接線：
    按圖所示的電路，連接空氣開關、電源，檢查接線無誤后，合上空氣開關，變頻器上電，數碼管顯示0.0。
    關掉電源，電源指示燈熄滅后，再連接電機、啟停開關、主調電位器、微調電位器、寸動按鈕、頻率表（0～10V電壓表頭）等，三臺變頻器和電機比例聯動運行，變頻器和電動機接地端子可靠接地，并仔細檢查。

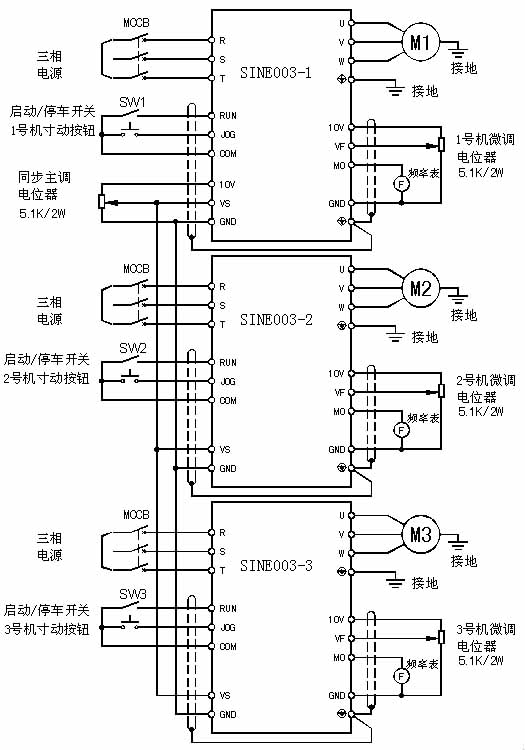

 三臺變頻器比例聯動運行接線圖

         參數設定：
    假定三臺變頻器的輸出頻率比例為1:1.5:2
    合上空氣開關，變頻器上電，數碼管顯示0.0
    1號變頻器參數設定：
    F1.01出廠值為0，設定為1，端子開關啟停
    F1.02出廠值為0，設定為4，兩路模擬量求和輸進
    F1.04出廠值為100，設定為10，微調電位器最大±5Hz
    F1.05出廠值為100，保持不變，輸出頻率比例為1
    按1號電機名牌設定電機參數：F1.21、F5.00～F5.04
    2號變頻器參數設定：
    F1.01出廠值為0，設定為1，端子開關啟停
    F1.02出廠值為0，設定為4，兩路模擬量求和輸進
    F1.04出廠值為100，設定為15，微調電位器最大±7.5Hz
    F1.05出廠值為100，設定為150，輸出頻率比例為1.5
    按2號電機名牌設定電機參數：F1.21、F5.00～F5.04
    3號變頻器參數設定：
    F1.01出廠值為0，設定為1
    F1.02出廠值為0，設定為4，兩路模擬量求和輸進
    F1.04出廠值為100，設定為20，微調電位器最大±10Hz
    F1.05出廠值為100，設定為200，輸出頻率比例為2
    按3號電機名牌設定電機參數：F1.21、F5.00～F5.04
    旋轉主調電位器，分別查看三臺變頻器F1.00參數，鍵盤數碼管顯示的參考輸進跟隨電位器變化，且比例關系為1:1.5:2。分別旋轉三個微調電位器，相應的變頻器參考輸進有微小的變化。

         運行：
    合上起停開關，三臺變頻器運行指示燈亮，輸出頻率從0.0Hz到達電位器設定頻率，輸出頻率比例關系為1：1.5：2，調節主調電位器，改變?nèi)_(tái)電動機轉速，且轉速按比例聯動?？梢苑謩e用三個微調電位器調整三臺變頻器的輸出頻率。
