產品詳情
管端加工（GDJ)
產品用途 PRODUCT USE

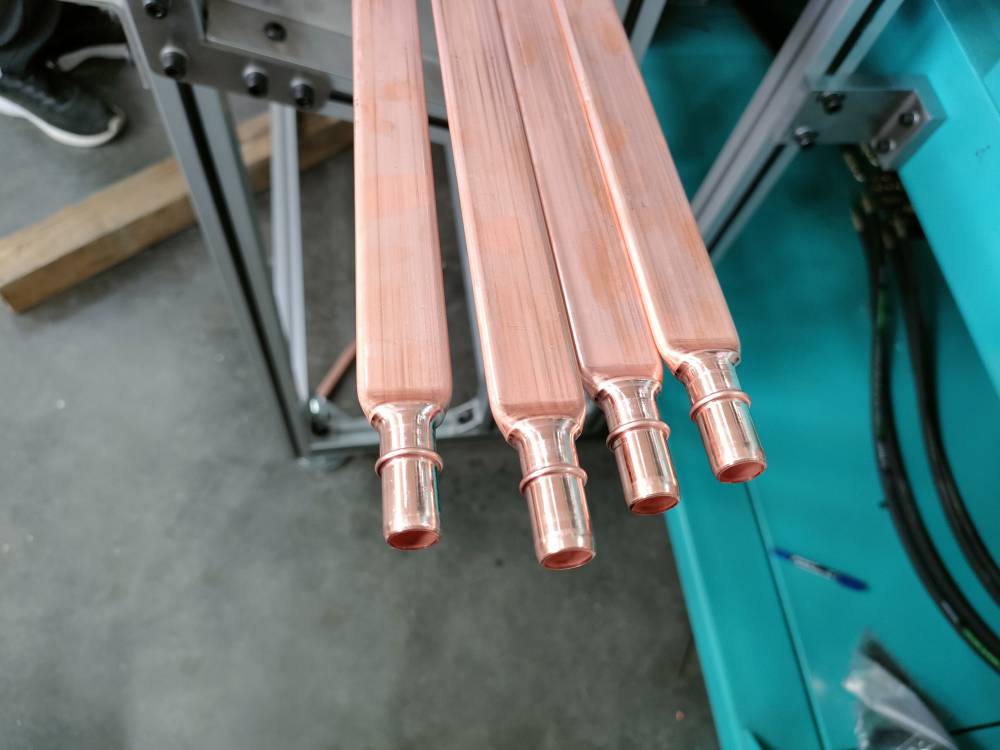

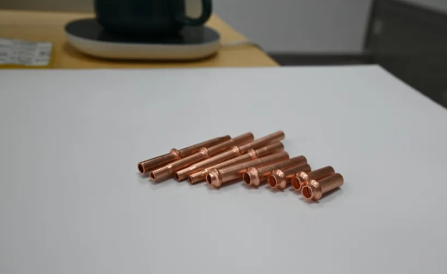

該設備用于將金屬管材的管口加工成各種形狀如:喇叭口、U形口、定位環等形狀;主要應用于空調、熱水器、飛機、汽車等管路的管端加工,文本參數以加工銅(鋁)管材為標準。
"The equipment is used to process the pipe mouth of bl pipe into various shapes suci
h as teumpet, U-shaped mouth, locating ring and so on. It is mainily used for pipe end processing of air-conditioner, water heater, airplane and automobile. Processing of copper(aluminum) pipe as the standard"
| 技術參數Technical beters |
|
|
|
| 加工面 | 可選配 1: 單頭 ¨ 2: 雙頭 ¨ |
|
|
| Working surface | 1：Single head 2:Double head |
|
|
| 類別 | 可選配 K:擴口型 ¨ H:混合型 ¨ |
|
|
| Categoroy | K:Expand or Shrink end H:Mixed |
|
|
| 加工管徑 | 可選配 13: 13mm ¨ 20:20mm ¨ 40: 40mm ¨ |
|
|
| Processing diameter |
|
|
|
| 工位模數 | 可選配 1:單工¨ 3:三工¨ n：多工位¨ |
|
|
| Number of unit dies | 1：Single unit 3:Thtee units n:Multi-units |
|
|
| 加工方式 | 可選配 F: 直沖式 ¨ C:旋墩式 ¨ L:車削¨ |
|
|
| Machining mode | F:Flinging C:Rotary pier L:Turning |
|
|
| 標準型 | 可選配 A:自動上料 ¨ B-Z:其他定制型 ¨ |
|
|
| Standard type | A:Auto loading B-Z;Other custom type |
|
|
| 加工管徑 | 銅φ13mm | 銅φ20mm | 銅(鋁)φ40mm |
| Processing diameter |
|
|
|
| (MAX)加工壁厚 | 1.8mm | 2.0mm | 3.0mm |
| Maximum processing wall thickness |
|
|
|
| 加工工位 | 1*6 | 1*6 | 1*3 |
| Processing station |
|
|
|
| 加工時間 | 3-15s/p | 3-15s/p | 5-20s/p |
| Processing time |
|
|
|
| 電控方式 | PLC | PLC | PLC |
| Electric control mode |
|
|
|
| 操作方式 | 自動/手動 | 自動/手動 | 自動/手動 |
| Operation b | Automatic/ Manual | Automatic/ Manual | Automatic/ Manual |
| 上料方式 | 人工 | 人工 | 人工 |
| Feeding b | Artificial | Artificial | Artificial |
| 驅動方式 | 液壓/伺服 | 液壓/伺服 | 液壓/伺服 |
| Drive mode | Hydraulic/Servo | Hydraulic/Servo | Hydraulic/Servo |
| 加工方式 | 冷鍛 | 冷鍛 | 冷鍛/旋墩 |
| Processing bs | Cold forging | Cold forging | Cold forging/Rotary pier |
| 沖頭行程 | 100mm(可調) | 100mm(可調) | 150mm(可調) |
| Punch stroke |
|
|
|
| (MAX)夾持行程 | 80mm | 80mm | 120mm |
| Maximum clamping stroke |
|
|
|
| (MAX)加力量 | 2000kg | 3000kg | 5000kg |
| Maximum force |
|
|
|
| (MAX)加工深度誤差 | <±0.2 | <±0.2 | <±0.2 |
| Maximum machining depth error |
|
|
|
| (MAX)同軸度誤差 | <0.1mm | <0.1mm | <0.1mm |
| Maximum coaxiality error |
|
|
|
| 電源 | 三相380V50Hz | 三相380V50Hz | 三相380V50Hz |
| Power supply |
|
|
|
| 液壓電機功率 | 2.2kw | 3.7kw | 5.5kw |
| Hydraulic motor power |
|
|
|
| 液壓系統壓力 | 5-8MPa | 5-8MPa | 7-12MPa |
| Hydraulic system pressure |
|
|
|
蘇州市威迪特工業設備有限公司成立于2011年，位于中國歷史文化名城-蘇州，臨近太湖。是研制管材加工設備的高新技術企業，公司擁有機電一體化控制、計算機軟件、三維結構設計等方面的技術人才，在銅管、鋁管、不銹鋼管、鐵管成型加工有十多年技術經驗累積，并成為業內領先的管材加工設備企業，在業界享有較高聲譽。公司產品廣泛應用于空調、汽車、高鐵、醫療、太陽能熱水器、家具等行業，暢銷國內外，優勢產品：沖孔翻邊機、管端加工機、無屑開料機、彎管機及各種非標自動化一體機。
服務：
1 國內客戶免費提供安裝、調試及操作、維護方面的培訓。
2 設備保修一年，除人為損壞外供方負責免費維修或更換有關備件，在接到客戶信息后2小時做出響應，48小時內到達現場處理。在保修期滿后長期提供維修方面的技術支持工作，并免費提供軟件升級。
購物須知：
因本店所有寶貝涉及加工訂制，詳情頁所描術技術參數是常規可滿足的，超出參數范圍可以進行非標訂制。具體詳情請聯系客服人員，我司將由技術部人員設計方案，再由工程部核算價格，確認好后方可付款。
