一、低壓靜止無功發生器SVG（精細無功補償）
1、功能
安科瑞廠家直供低壓靜止無功發生器SVG是一種用于補償無功以及三相不平衡的新型電力電子裝置，它能對大小變化的無功以及負序進行快速和連續的補償，其應用可克服LC補償器等傳統的無功補償器響應速度慢、補償效果不能準確控制、容易與電網發生并聯諧振和投切震蕩等缺點。
安科瑞廠家直供低壓靜止無功發生器SVG是無功補償技術發展到IGBT全控時代的代表產品，不僅可以完全替代傳統的LC補償，而且能夠滿足傳統LC補償所無法滿足的改善電能質量的需求。
2、應用范圍
適用于頻率50Hz電壓0.4kV電網的無功功率動態補償。
3、訂貨范例
具體型號：ANSVG100-400/BC
技術參數：無功補償容量100kvar
電壓等級：400V
防護等級：IP20（可按客戶要求定制）
4、技術參數
4.1功能特點
●補償方式靈活：補償負載無功。
●可治理三相不平衡。
●線性補償，響應時間≤10ms。
●具有人性化的人機交互界面，可通過該界面看到系統的實時電能質量信息（電壓/電流波形、有功功率、無功功率、視在功率、功率因數、諧波等），操作簡單，可以遠控，也可以本控。
●采用進口IGBT，功率密度大，可靠性高。
●采用DSP高速檢測和運算的數字控制系統。
●監控以及顯示具備遠程通訊接口，可以通過PC機實時監控。
●標準模塊化設計，縮短交付周期，同時提高了使用的可靠性和可維護性。

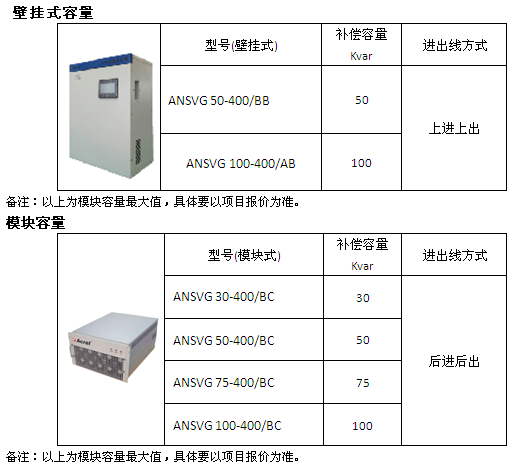

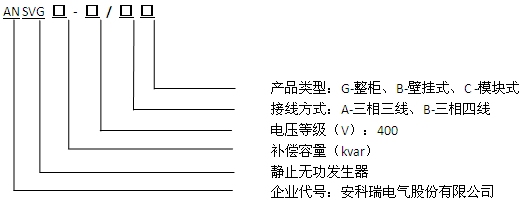

5、產品選型
6、產品優勢
6.1 SVG比傳統補償更加準確
下圖紅色是電網無功電流波形，藍色為SVG輸出波形，可以看到SVG電流與電網無功電流成反向，恰好能補償系統所需無功電流。
下圖紅色是電網無功電流波形，藍色為SVG輸出波形，在示波器上給SVG輸出電流取反，剛好與電網無功電流重疊，SVG補償更加準確。
6.2 SVG輸出連續，下圖紅色是電網無功趨勢圖，藍色為SVG輸出無功趨勢圖，可以看到SVG輸出無功是無級連續，動態跟隨電網無功，補償性能更加好。
6.3 SVG正反雙向可補，傳統電容補償均是容性補償，只能補償感性負荷，SVG是雙向補償，既可以補償容性無功也可以補償感性無功。
6.4 SVG動態響應時間更快：下圖SVG的動態響應時間第三方檢測報告，可以看到SVG動態響應時間為33.4us，比傳統補償動態響應時間要快得多。
6.5 SVG適用性更強
以下幾種情況，傳統補償很難滿足，但SVG可以適用
1、THDu較高導致SVC不能正常投入，甚至燒毀機器
2、負載無功波動頻繁，傳統SVC無法快速跟蹤補償
3、負載三相不平衡，SVC無法補償及調節
4、光伏末端并網，SVC控制器無法判斷方向導致SVC無法正常投入……
以上工況傳統補償不能適用或者效果很差，而SVG完全可以克服這種工況，SVG的適用性更強，可以適用各種復雜惡劣的工況，是目前較好的無功補償產品。
二、ANSVG-S-G智慧型動態無功補償裝置（寬泛+精細無功補償）
1、裝置組成
智慧型動態無功補償裝置（ANSVG-S-G）是一種負載的大部分無功由LC模塊進行補償，動態特性、補償效果由SVG模塊進行支撐；由SVG模塊及LC模塊的補償進行協調配合。
智慧型動態無功補償裝置(ANSVG-S-G)由“C模塊”+“G模塊”組成。
2、產品選型
3、補償范圍
以300kvar補償容量為例：
無功補償對比表
