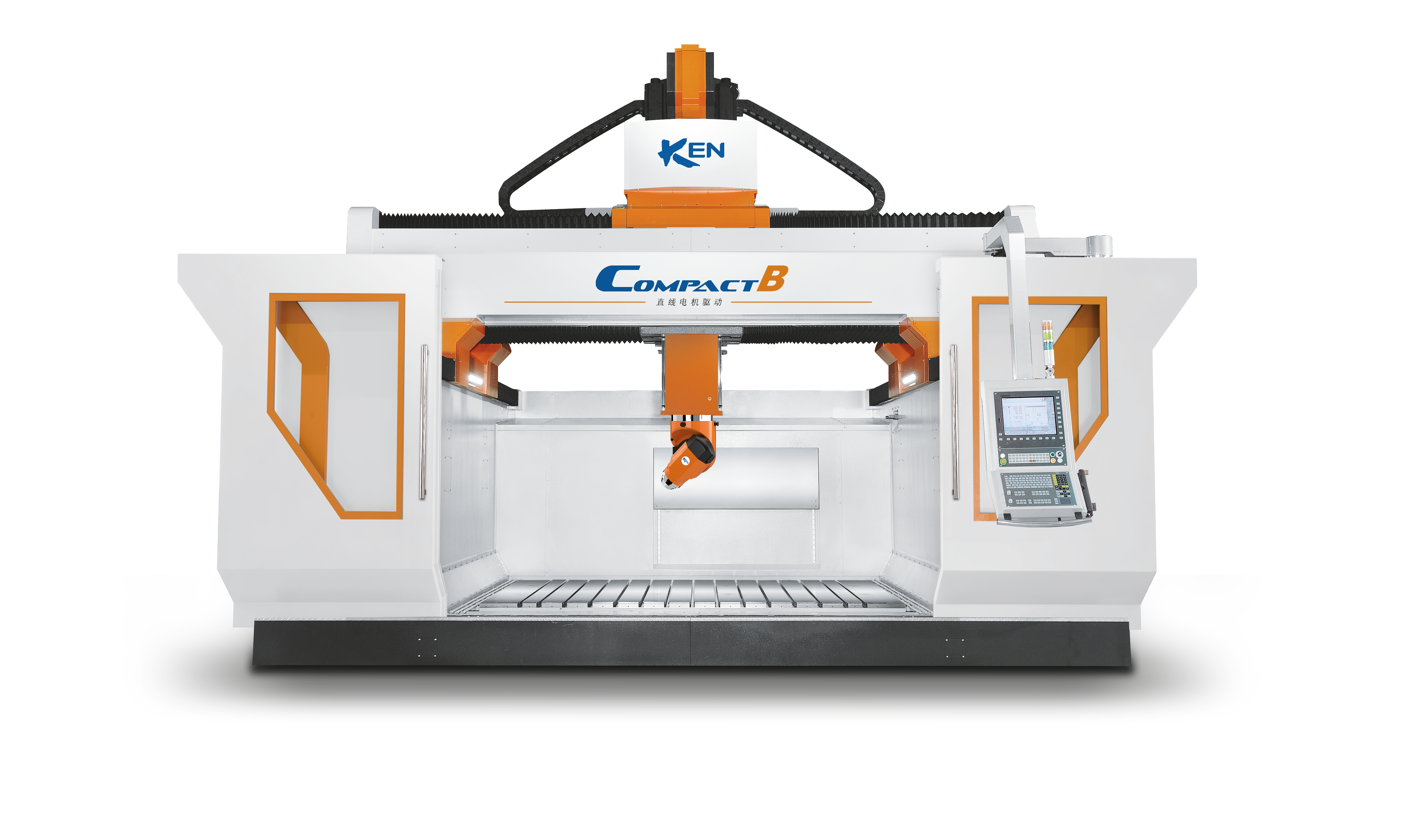

產品詳情
| 機床型號 | 單位 | CompactB 2025 | CompactB 1622 | CompactB 2520 | CompactB 3020 |
|---|---|---|---|---|---|
| 三軸 | 五軸 | 五軸 | 五軸 | ||
| X 軸行程 | mm | 2,500 | 2,200 | 2,000 | 2,000 |
| Y 軸行程 | mm | 2,000 | 1,600 | 2,500 | 3,000 |
| Z 軸行程 | mm | 900 | 900 | 1,000（選配1,250 ) | 1,000（選配1,250 ) |
| 兩立柱門寬距離 | mm | 2,580 | 2,580 | 3,395 | 3,895 |
| 主軸鼻端到工作臺距離(立式) | mm | 350～1,250 | 350～1,250 |
350-1,350（Z 軸1,000） 250-1,500（Z 軸1,250） |
350-1,350（Z 軸1,000） 250-1,500（Z 軸1,250） |
| 工作臺 | |||||
| 工作臺（X軸方向） | mm | 2,500 | 2,200 | 2,000 | 2,000 |
| 工作臺（Y軸方向） | mm | 2,000 | 1,600 | 2,500 | 3,000 |
| 工作臺T型槽寬 | mm | 22 | 22 | 22 | 22 |
| 工作臺承載 | kg/㎡ | 4,000 | 4,000 | 5,000 | 5,000 |
| 進給速度 | |||||
| X/Y/Z 軸進給速度 | mm | 60 / 60 / 48 | 60 / 60 / 48 | 60 / 60 / 50 | 60 / 60 / 50 |
| 自動換刀系統 | |||
|---|---|---|---|
| 刀把形式 | type | HSK-A63 | HSK-A63 |
| 刀把數 | pcs | 30（選配60 ) | 30（選配60 ) |
| 最大刀重量 | kgs | 7 | 15 |
| 最大刀具長度 | mm | 350 | 350 |
| 最大刀具直徑 | mm | ?75 | ?125 |
天車式龍門結構
所有軸向皆運動于立柱上方，工作臺固定，加工件重量多少皆不影響切削響應。

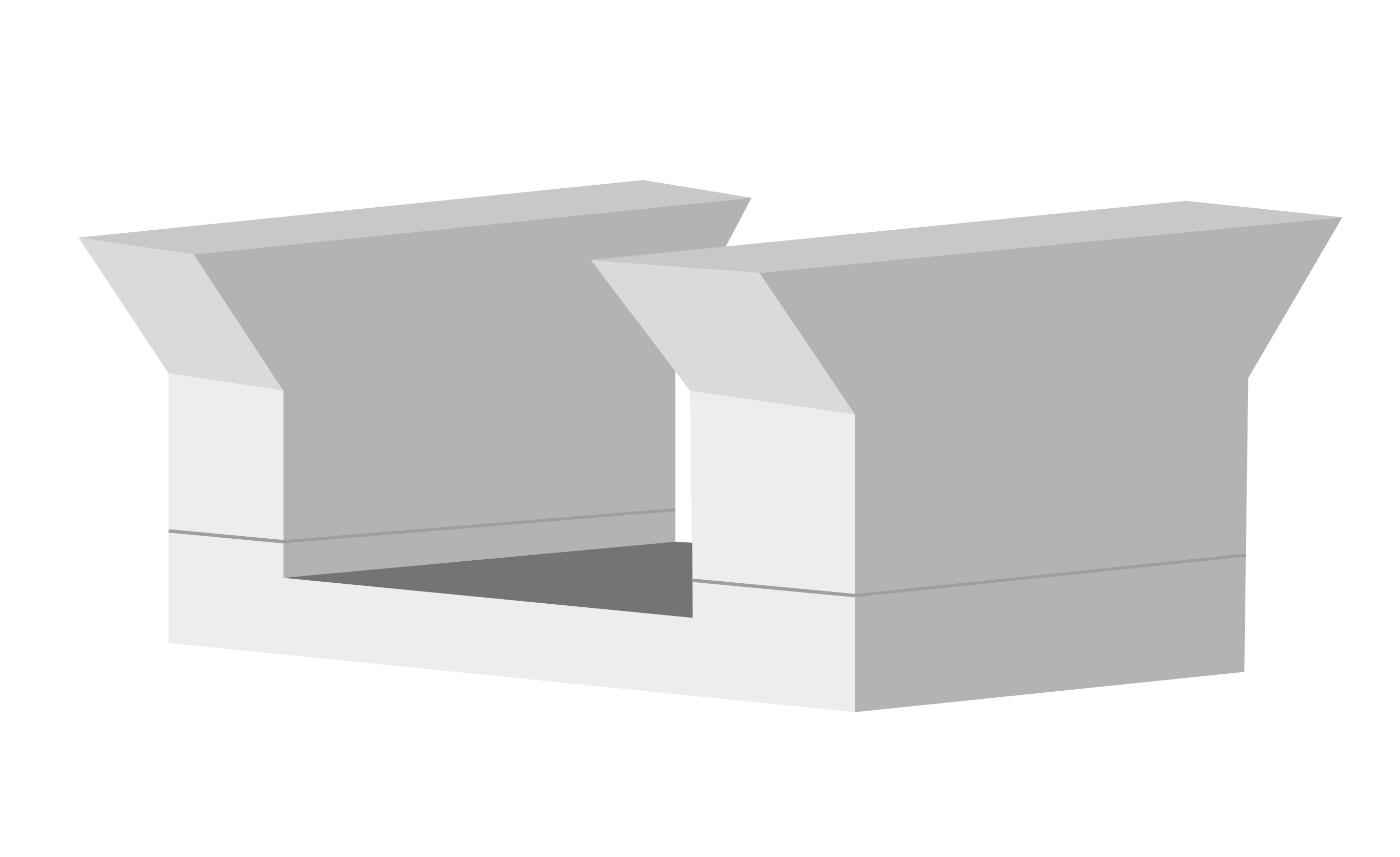

對稱式立柱及底座U型結構
1. 保證提供絕對的剛性，并減少地基制作成本。
1. 剛性結構設計，也不因環境溫度變化，使機床產生位移。

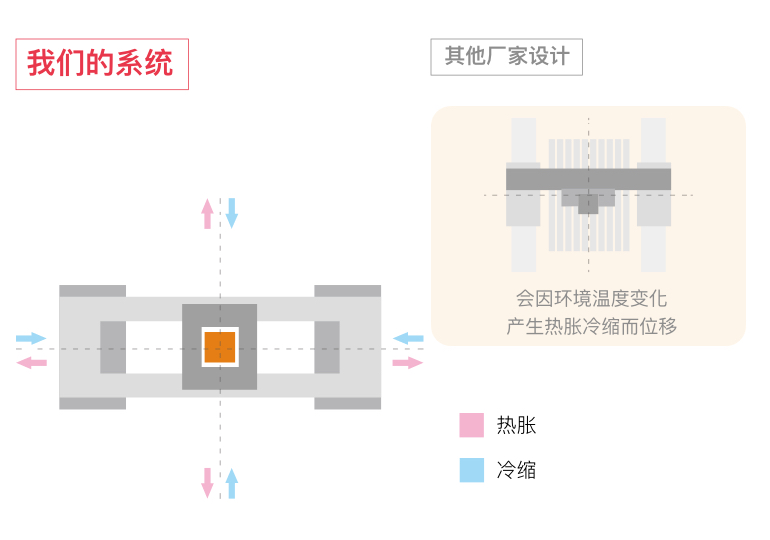

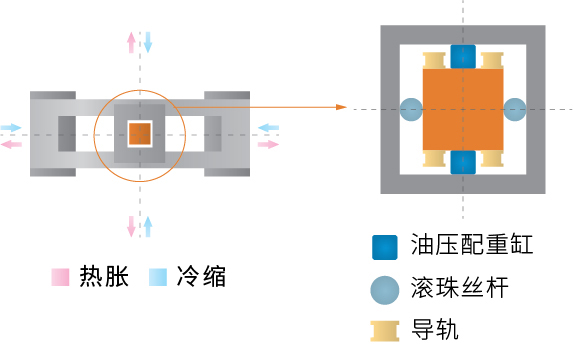

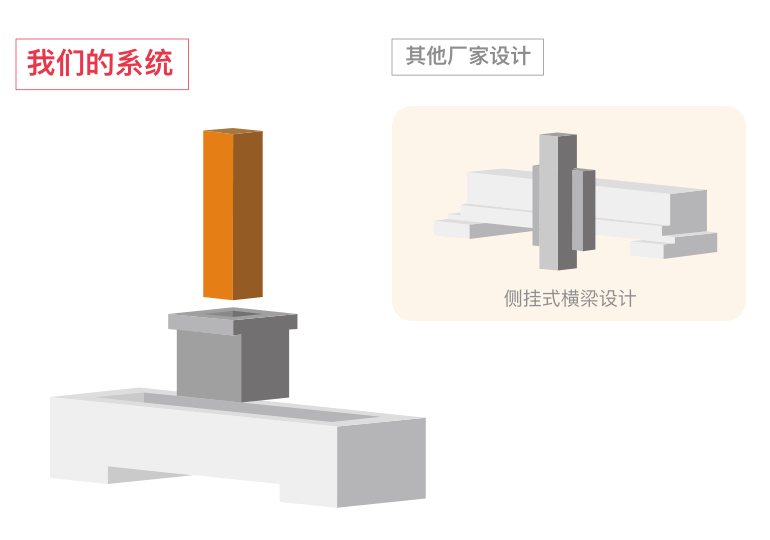

“箱中箱”對稱式橫梁結構設計
1. 減少跑中心的設計

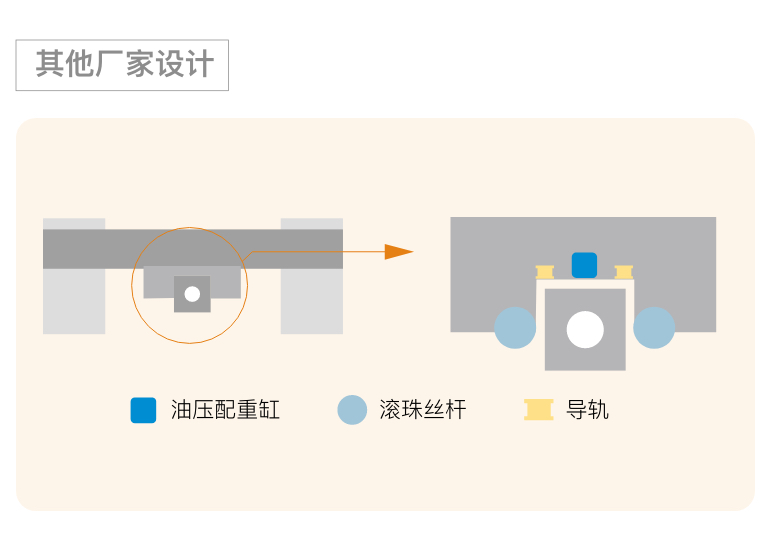

1. 一般機床滑枕采側掛在橫梁上設計，會因車間環境溫度變化使機床主軸中心隨環境溫度變化而跑中心。
2. “箱中箱”對稱式橫梁結構設計，把車間環境溫度變化而造成的熱變位(跑中心)減至最小。

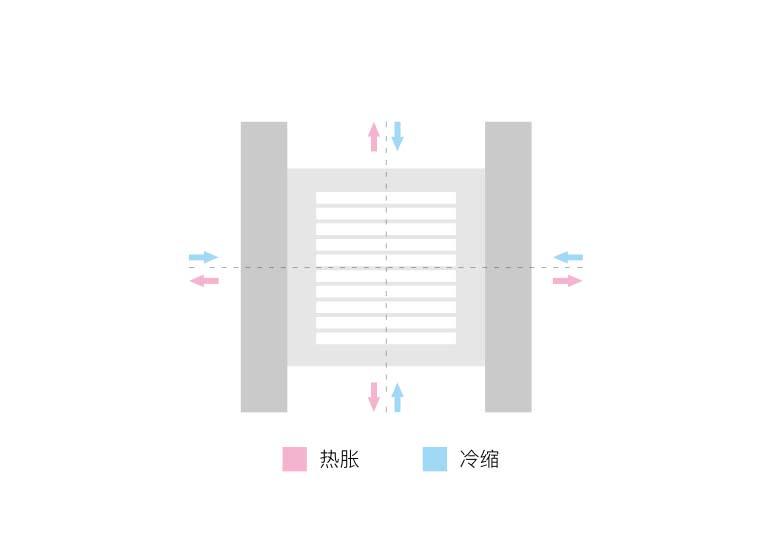

3. 環境溫度變化：機臺產生熱漲冷縮，主軸中心保持不變。
2. “箱中箱”對稱式橫梁結構設計，把車間環境溫度變化而造成的熱變位(跑中心)減至最小。
3. 環境溫度變化：機臺產生熱漲冷縮，主軸中心保持不變。
1. Z軸采絕對對稱性鞍座及頭部設計使機床的剛性及精度達到狀況

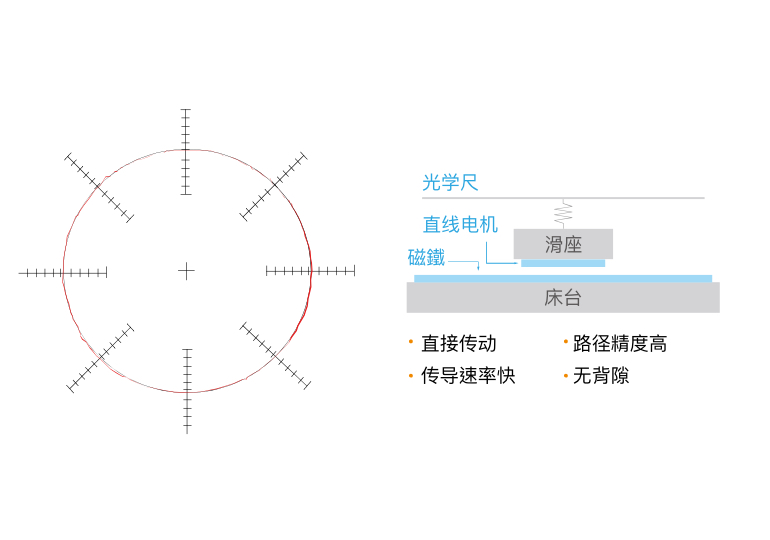

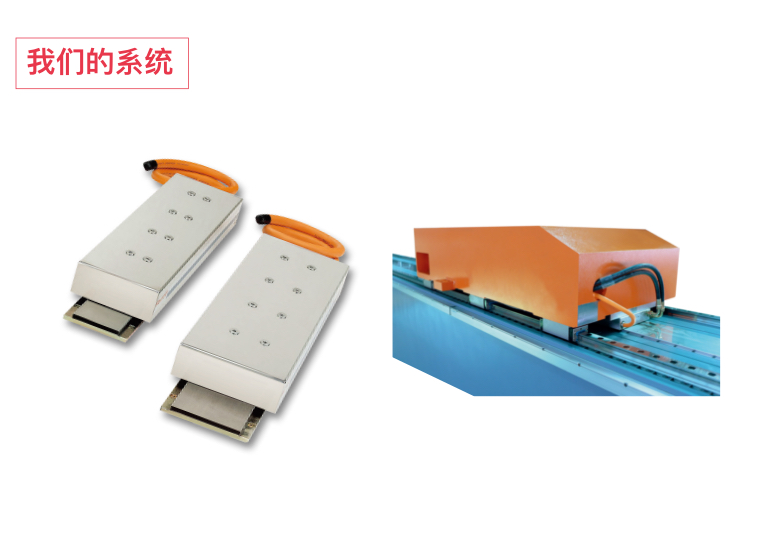

X/Y軸向采直線電機直接驅動
1. 直線電機直接驅動: 誤差 0.4 μm
1. 快移速度：60m/min
2. 高進給，高加/減速
3. 無背隙，零磨耗，永久的高精度
4. 結構簡單，維護成本低
5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構
2. 高進給，高加/減速
3. 無背隙，零磨耗，永久的高精度
4. 結構簡單，維護成本低
5. 減去滾珠絲桿，螺帽聯接器，齒輪齒條會磨損的傳動機構

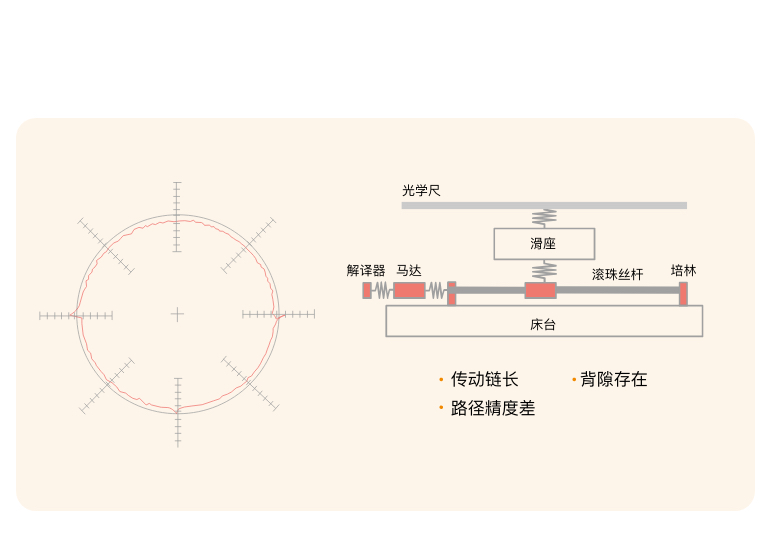

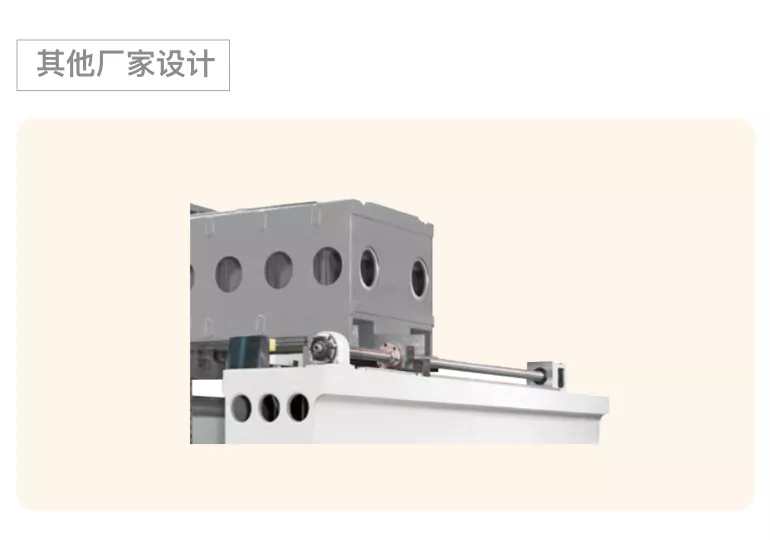

1. 絲桿驅動: 誤差 5μm
專為汽車塑料射出模而設計的力矩電機驅動二軸頭
1. 高進給，高加/減速
2. 無背隙、零磨耗、永久的高精度
3. 結構簡單，維護成本低
4. 減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5. 采用叉式模組化設計
6. 維修快速方便，降低維修成本
7. B/C軸采高剛叉滾柱軸承確保高精度高剛性
8. B/C軸采油壓剎車可滿足任意位置的切削需求
2. 無背隙、零磨耗、永久的高精度
3. 結構簡單，維護成本低
4. 減去蝸輪蝸桿、齒輪、皮帶會磨損的傳動機構
5. 采用叉式模組化設計
6. 維修快速方便，降低維修成本
7. B/C軸采高剛叉滾柱軸承確保高精度高剛性
8. B/C軸采油壓剎車可滿足任意位置的切削需求

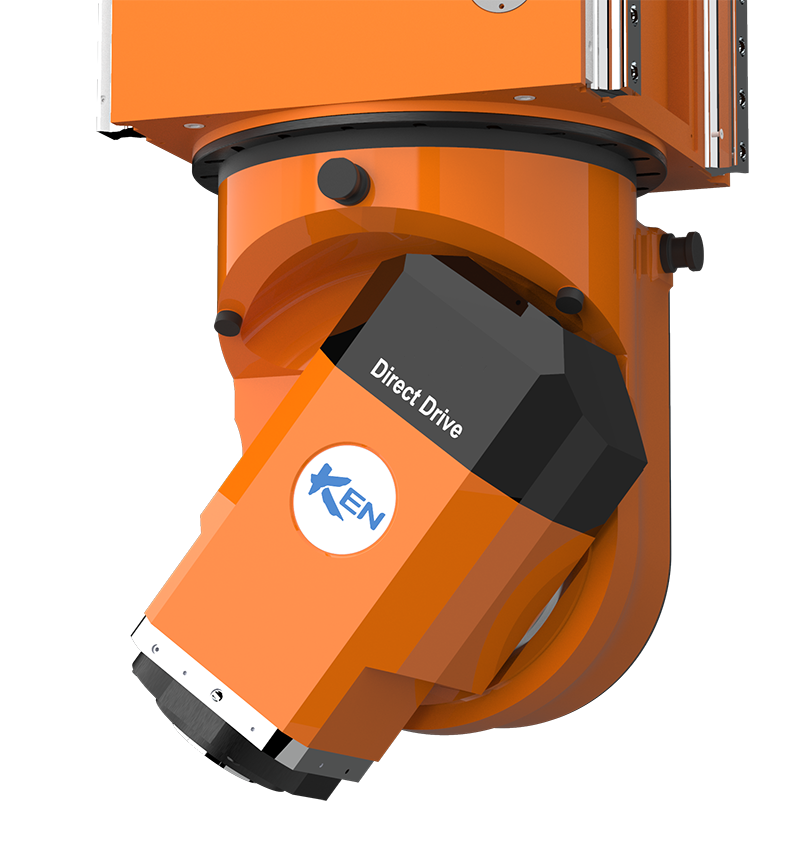

HSK-A63 (24,000rpm) 側掛式二軸頭
×
| 二軸頭參數 | 單位 | |
|---|---|---|
| 轉速 A/C | rpm | 50/50 |
| 最大扭矩 A/C | Nm | 500/500 |
| 剎車扭矩 A/C | Nm | 4,000/4,000 |
| 旋轉角度 A/C | degree | ± 115° / ± 360° |
| 主軸 | type | HSK-A63 |
|---|---|---|
| 主軸轉速 | rpm | 24,000 |
| 主軸功率 S1-100% (S6-40%) | kW | 42(55) |
| 主軸扭矩 S1-100% (S6-40%) | Nm | 67(87) |
