為什么要進行“三維綜合管線”？

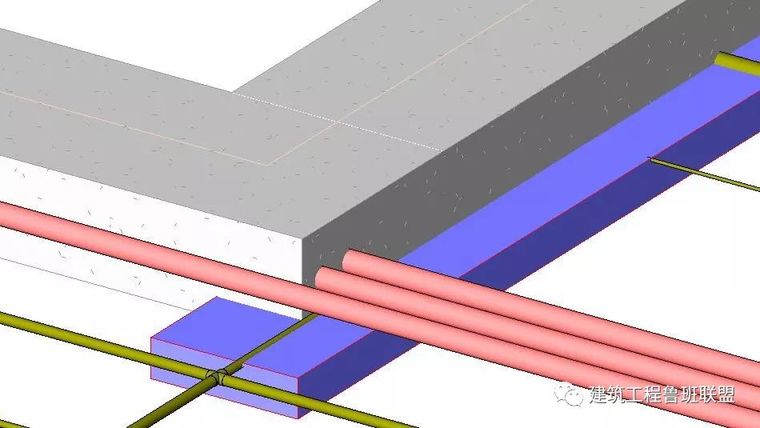

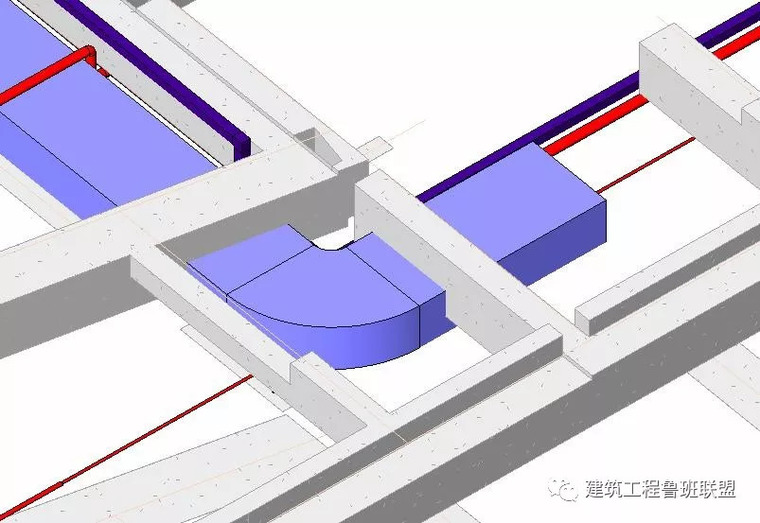

先來看一個工程案例中的管線問題
這兩個圖片的問題是不是很眼熟？因為管線之間、以及管線與土建之間的“打架”而造成的的標高降低問題，在工程中屢見不鮮，這也是二維管線綜合弊端的一個縮影。
這也是為什么要“三維管線綜合”的一個原因
下面就具體分析一下“三維管線綜合”的優勢

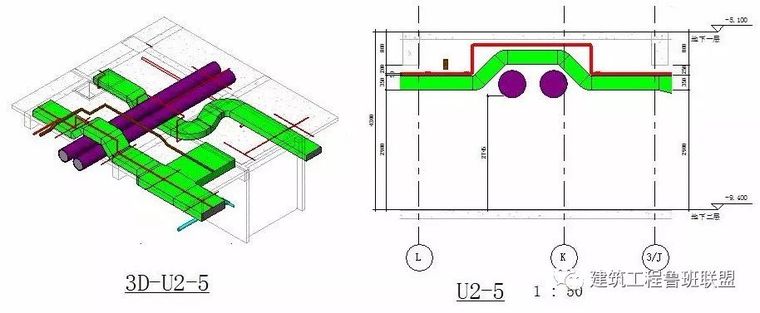

1全專業建模，任意剖切+軸測
全三維模型，可在任意位置切出剖面或局部3D視圖，觀察并調整該處管線的標高關系。
2全面檢測管線碰撞
Revit可列表追蹤每一處碰撞，包括管線之間、管線與土建之間，可即時跟蹤修改設計，消除碰撞。
3全面精確定位管線標高
標高是BIM模型構件的固有屬性，模型調整，數值隨之改變。
4真實尺度建模
示例如下。
5精確控制層高及吊頂高度
Revit可按管線標高進行分色顯示，從而可以全局把握管線標高，觀察瓶頸所在，精確控制層高及吊頂高度。
用插件改良的顯示方式，拓寬了對象類型，可以應用至三維視圖。
6多種方式清晰表達
· 彩色平面圖
· 標高層級示意圖

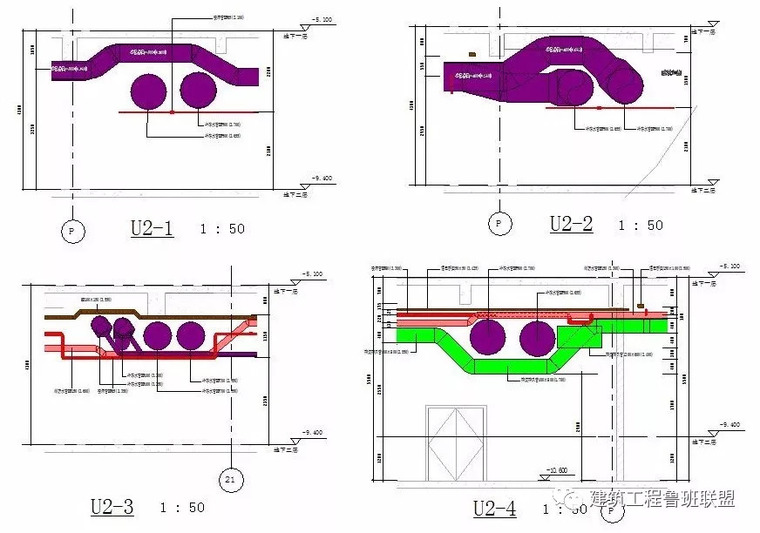

· 剖面大樣
· 局部3D軸測
· 3D模型
· 動畫

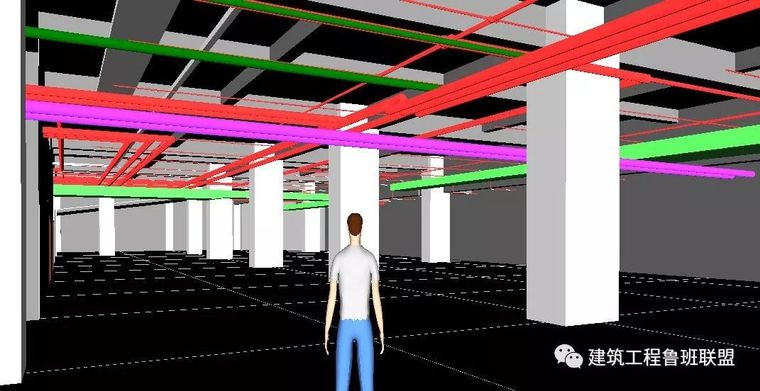

· 漫游

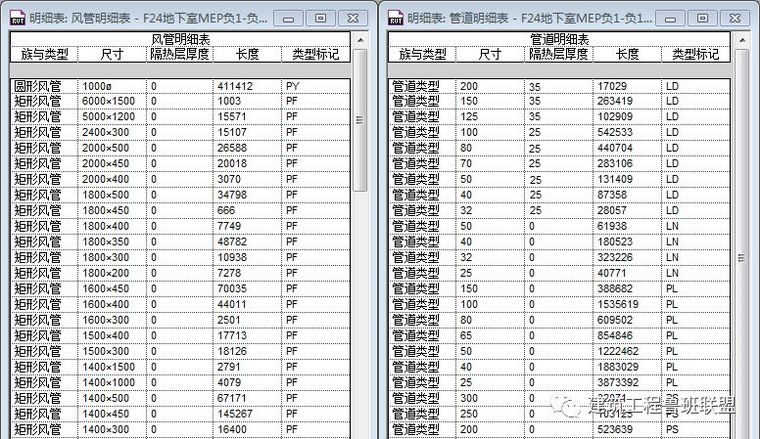

· 統計列表
☆建模的同時也是三維校審
例1. 車道與結構梁的沖突
例2. 地下室側墻預留排水套管
